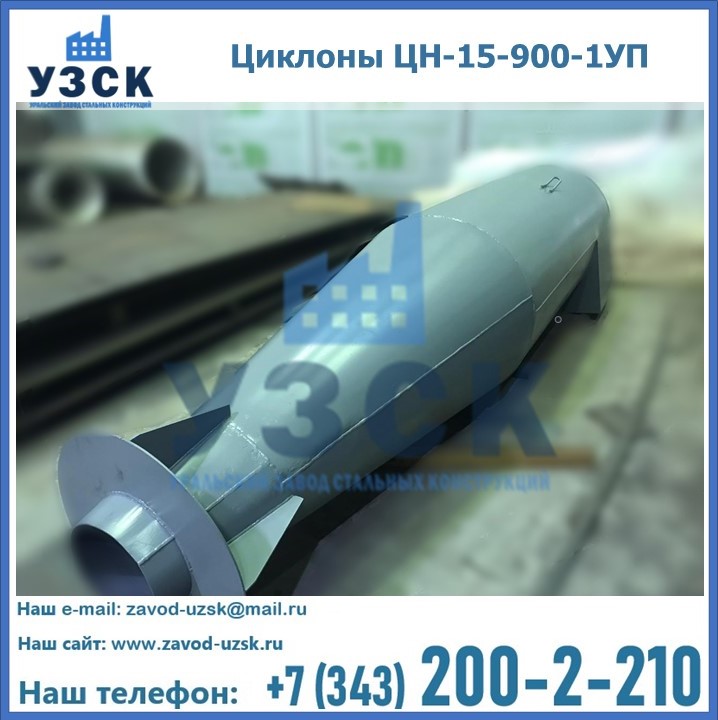

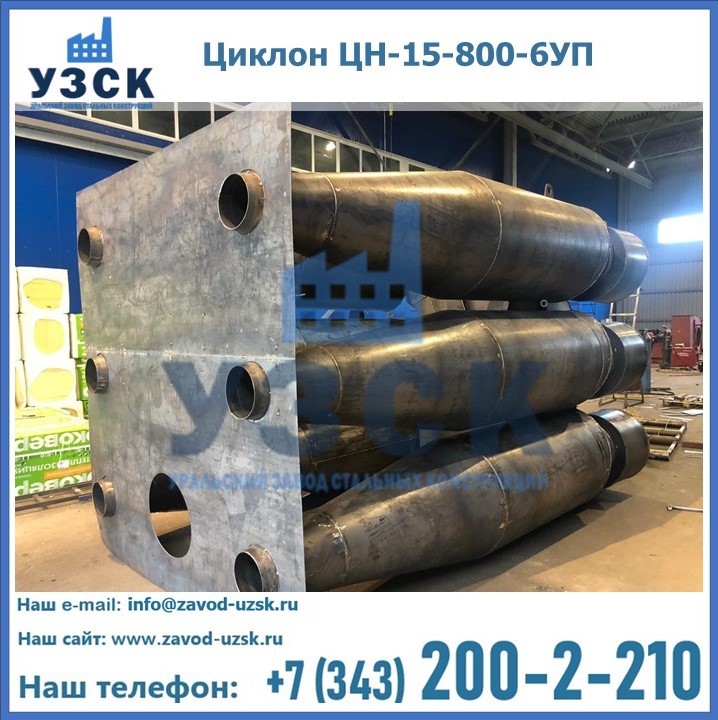

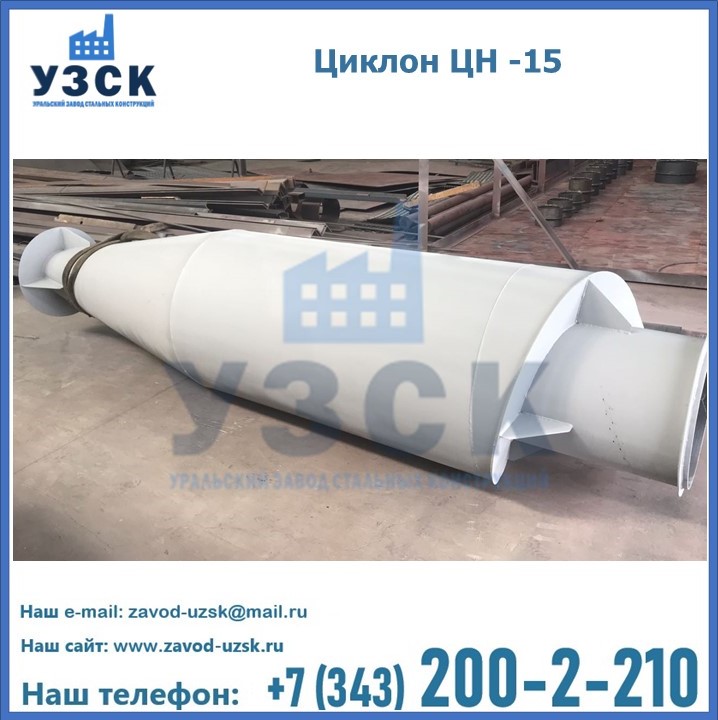

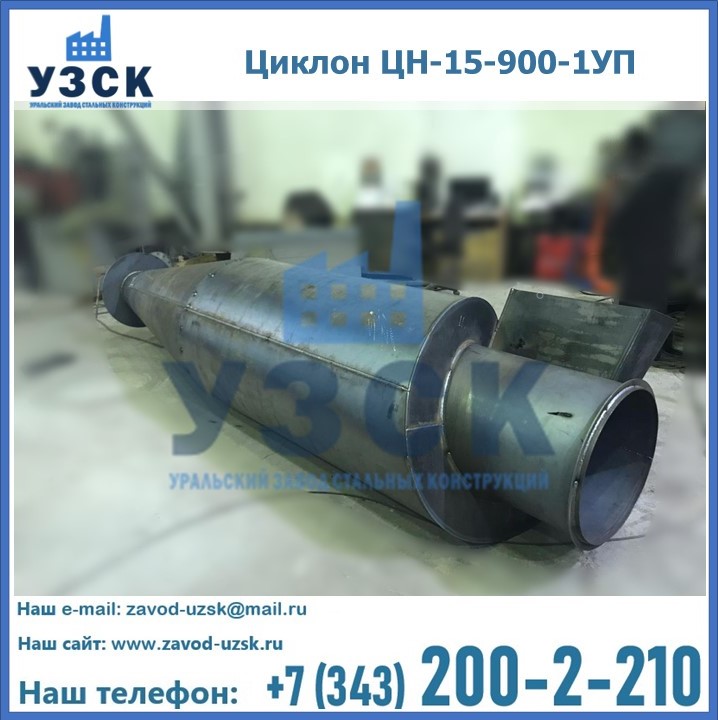

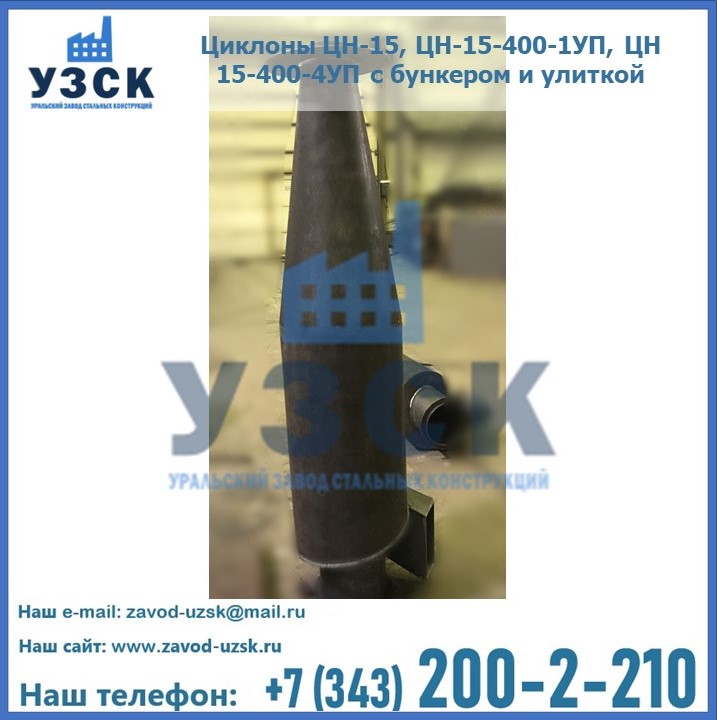

Циклоны групповые ЦН 15 применяются на предприятиях в Новомосковске, где организована очистка газов сухим способом.
Циклонов ЦН-15 способны улавливать и очищать воздух , за счет центробежной силы, от золы, пыли, распространяемой сушилками и машинами, в которых происходит процесс взвешивания частиц, а также, от пыли, образующейся в процессе транспортировки сыпучих веществ. Очистительной мощности Циклонов ЦН-15 хватает на обработку воздуха, изначальная запыленность которого составляет от 400 г на м3.

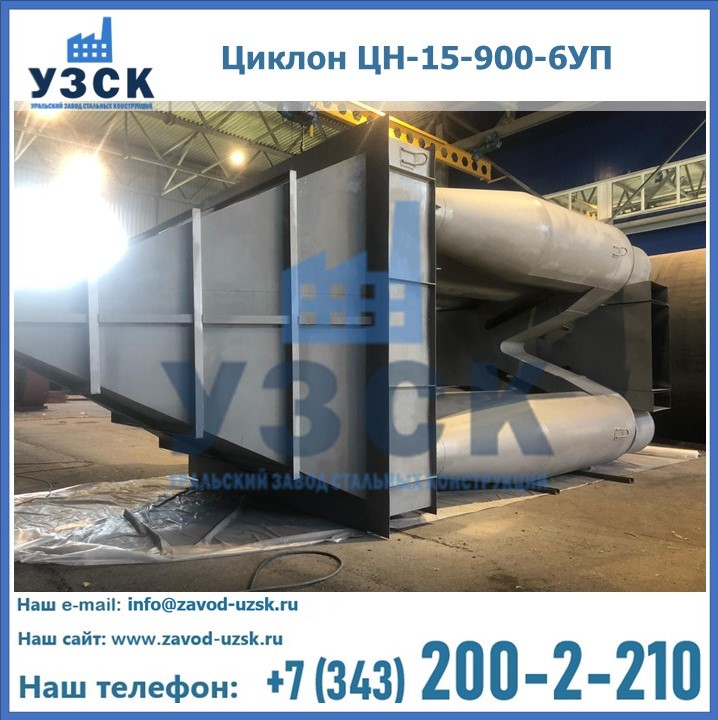

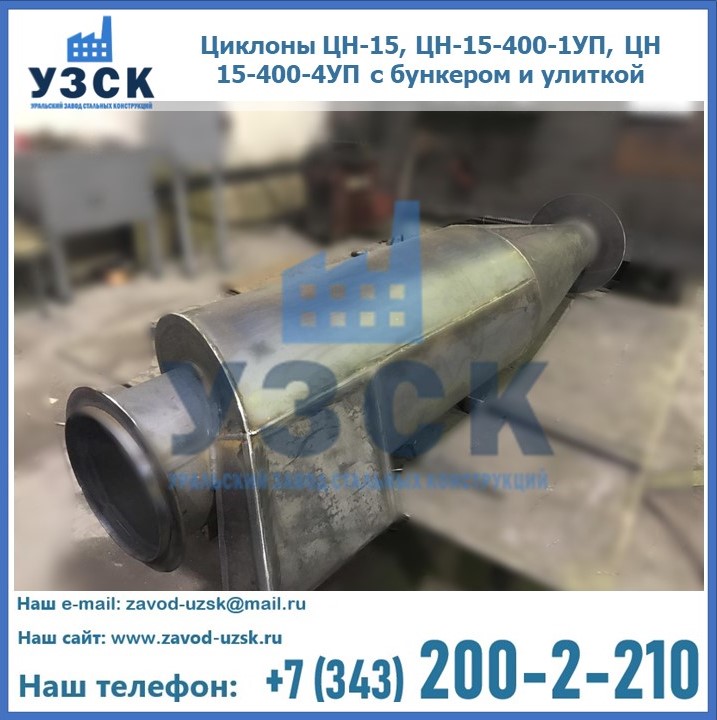

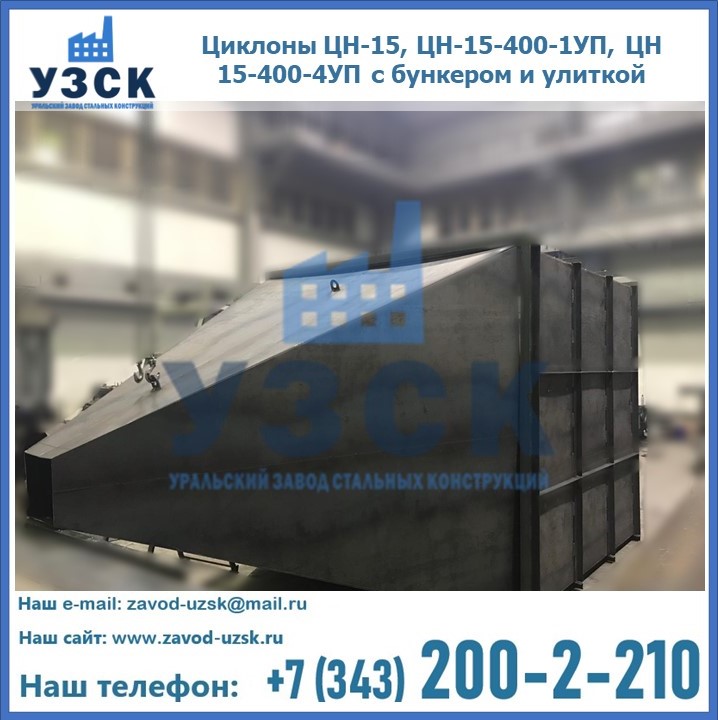

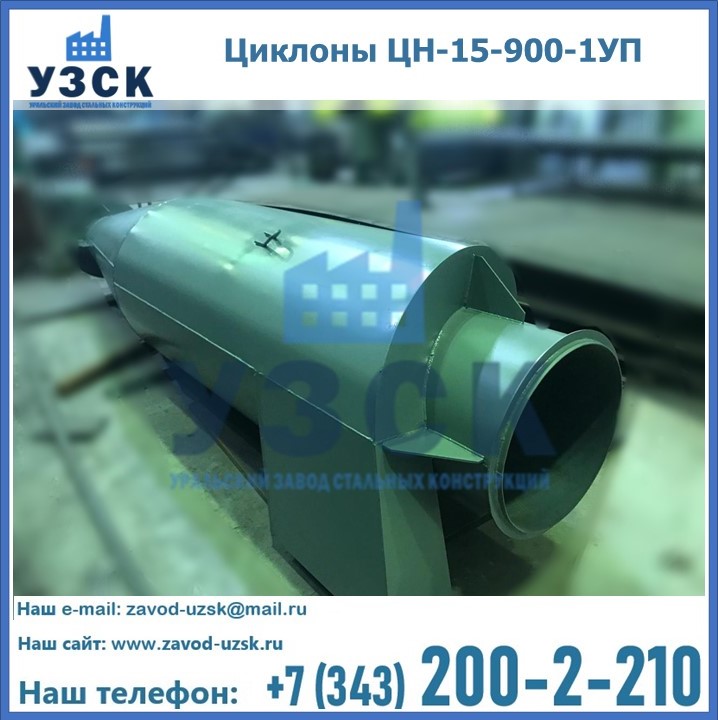

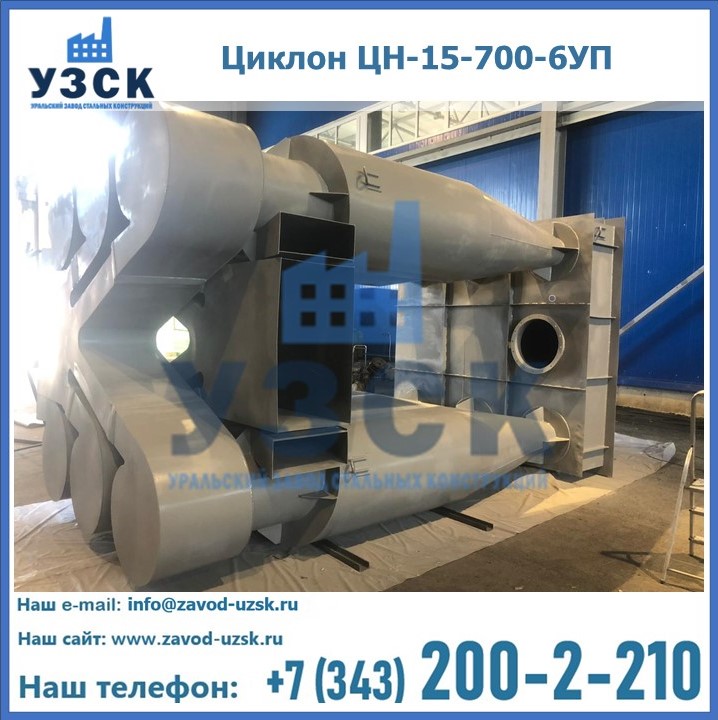

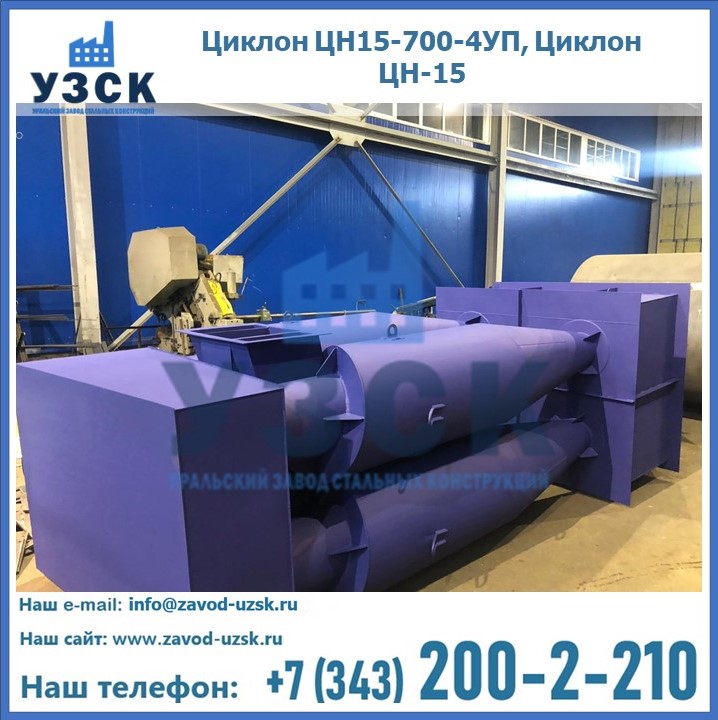

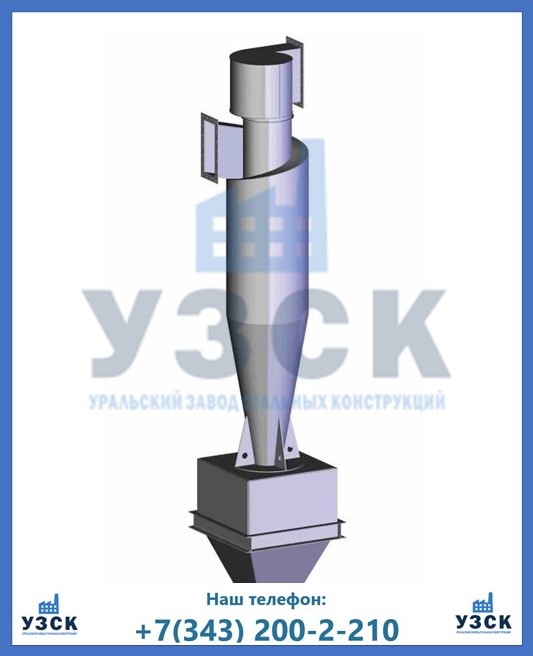

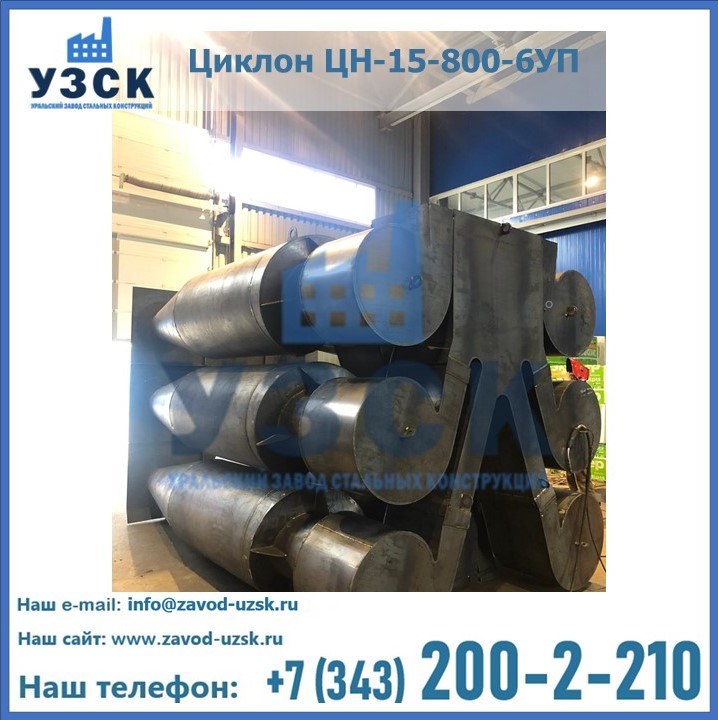

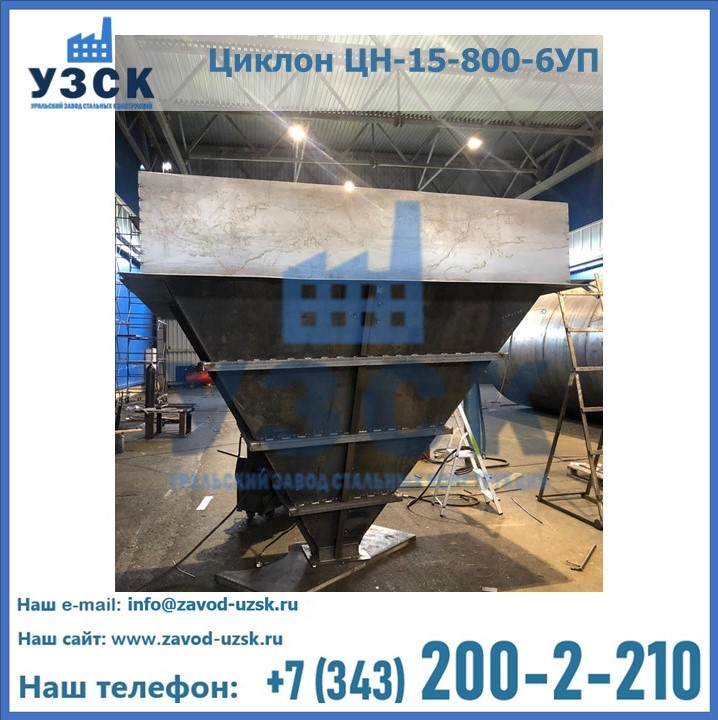

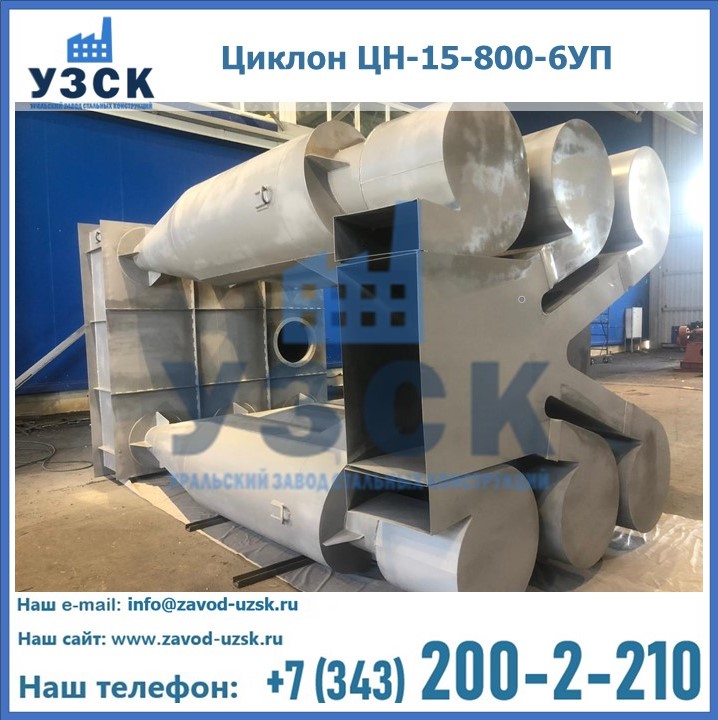

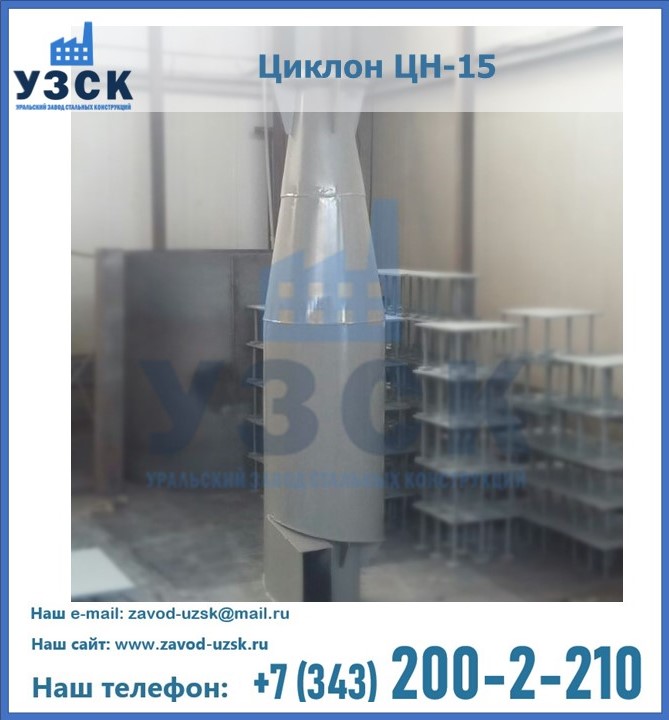

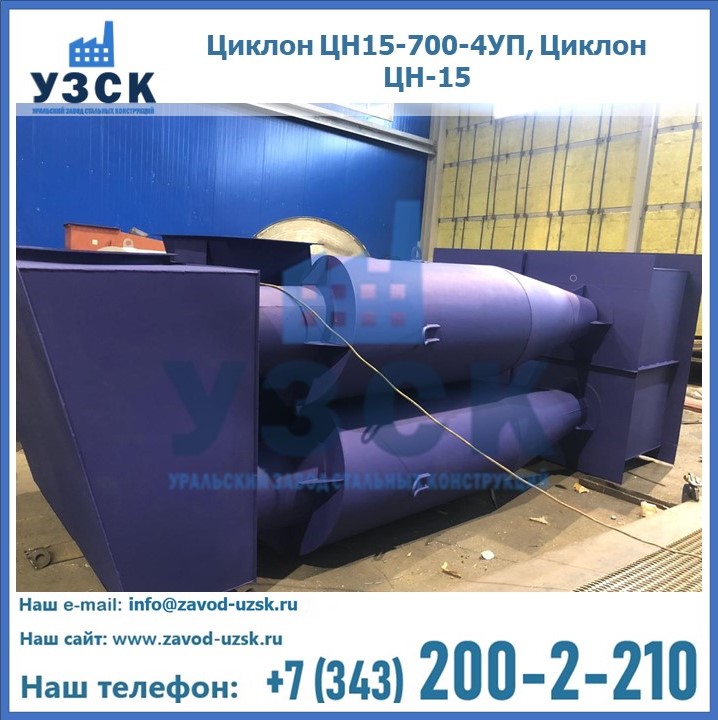

Циклон ЦН-15
цена от
30 300 руб.
Условия эксплуатации и основные характеристики ЦН-15
Циклоны групповые ЦН-15 отличаются удобством и простотой эксплуатации, компактны и имеют умеренный уровень шума. Данный вид циклонов имеют некоторые особенности. К примеру, их нельзя применять на производстве, где продуктами переработки является сильнослипающаяся, взрывоопасная или имеющая волокна пыль.
При эксплуатации циклонов необходима непрерывная выгрузка пыли. Уровень пыли не должен подниматься выше плоскости, которая располагается от крышки бункера на 0,5 диаметра циклона. Расчет количества необходимых для фильтрации воздуха циклонов зависит от типа помещения, его размеров и специфики производства. Поэтому стоимость оборудования для данной задачи рассчитывается индивидуально.
Сфера применения циклонов ЦН-15 в Новомосковске
Циклоны ЦН-15 используют в таких сферах, как черная и цветная металлургия, химическая и нефтяная промышленности, строительство, машиностроение, энергетика. Благодаря тому, что циклоны данного типа имеют меньшую, чем у других типов, высоту, они имеют популярность именно в тех случаях, когда на предприятии есть ограничения газоочистного оборудования по высоте. В целом, технологические характеристики ЦН-15 уступают остальным устройствам этого назначения. Поэтому, выбирая этот вид циклонов следует ориентироваться на условия размещения и требования к размерам оборудования.
УЗСК предлагает циклоны ЦН-15 и другие виды воздухоочистительных устройств в Новомосковске. Для изготовления нашей продукции используется нержавеющая сталь (3-4 мм, по запросу толщина может быть увеличена), но при необходимости толщина изделия увеличивается, в случае наличия таких требований.
Массовая концентрация пыли в очищаемом газе, г/м3: | |
для слабослипающихся пылей | до 1000 |
для среднеслипающихся пылей | 250 |
Температура очищаемого газа, С | до 400 |
Давление, кПа | до 5 |
Коэффициент гидравлического сопротивления циклонов: | |
для одиночного исполнения | 147 |
для группового исполнения | |
с «улиткой» | 175 |
со сборником | 182 |
Основные технические характеристики циклонов типа ЦН15
Типоразмер циклона | Площадь сечения цилиндрической части корпуса (группы корпусов), м2 | Производительность, м3 /час | Рабочий объем бункера, м3 | |
---|---|---|---|---|
при V=2,5м/сек | при V=4,0м/сек | |||
ЦН-15-200×1УП | 0,0314 | 283 | 452 | 0,04 |
ЦН-15-300×1УП | 0,07 | 630 | 1000 | 0,082 |
ЦН-15-400×1УП | 0,125 | 1110 | 1800 | 0,13 |
ЦН-15-500×1УП | 0,196 | 1800 | 2800 | 0,32 |
ЦН-15-600×1УП | 0,282 | 2500 | 4100 | 0,43 |
ЦН-15-700×1УП | 0,384 | 3500 | 5500 | 0,58 |
ЦН-15-800×1УП | 0,502 | 4500 | 7200 | 1,03 |
ЦН-15-900×1УП | 0,635 | 5700 | 9200 | 1,65 |
ЦН-15-1000×1УП | 0,785 | 7100 | 11300 | 2,50 |
ЦН-15-1200×1УП | 1,13 | 10200 | 16200 | 3,73 |
ЦН-15-1400×1УП | 1,538 | 13900 | 22200 | 6,44 |
ЦН-15-1600×1УП | 2,00 | 18000 | 28800 | 8,2 |
ЦН-15-1800×1УП | 2,50 | 22500 | 36000 | 13,4 |
ЦН-15-2000×1УП | 3,00 | 27000 | 43200 | 16,0 |
ЦН-15-300×2УП (СП) | 0,14 | 1270 | 2000 | 0,20 |
ЦН-15-400×2УП (СП) | 0,25 | 2300 | 3600 | 0,31 |
ЦН-15-500×2УП (СП) | 0,392 | 3500 | 5600 | 0,50 |
ЦН-15-600×2УП (СП) | 0,564 | 5100 | 8100 | 0,60 |
ЦН-15-700×2УП (СП) | 0,768 | 6900 | 11100 | 0,83 |
ЦН-15-800×2УП (СП) | 1,004 | 9000 | 14400 | 1,15 |
ЦН-15-900×2УП (СП) | 1,27 | 11400 | 18300 | 1,45 |
ЦН-15-400×4УП (СП) | 0,50 | 4500 | 7200 | 0,76 |
ЦН-15-500×4УП (СП) | 0,784 | 7000 | 11300 | 1,10 |
ЦН-15-600×4УП (СП) | 1,128 | 10200 | 16300 | 1,50 |
ЦН-15-700×4УП (СП) | 1,536 | 13800 | 22000 | 2,03 |
ЦН-15-800×4УП (СП) | 2,008 | 18100 | 28900 | 2,61 |
ЦН-15-900×4УП (СП) | 2,54 | 22800 | 36600 | 3,01 |
ЦН-15-500×6УП (СП) | 1,176 | 10600 | 16900 | 2,72 |
ЦН-15-600×6УП (СП) | 1,692 | 15300 | 24400 | 4,45 |
ЦН-15-700×6УП (СП) | 2,304 | 20800 | 33100 | 6,2 |
ЦН-15-800×6УП (СП) | 3,012 | 27100 | 43300 | 10,2 |
ЦН-15-900×6УП (СП) | 3,81 | 34300 | 54900 | 13,1 |
ЦН-15-500×8УП (СП) | 1,568 | 14100 | 22600 | 6,2 |

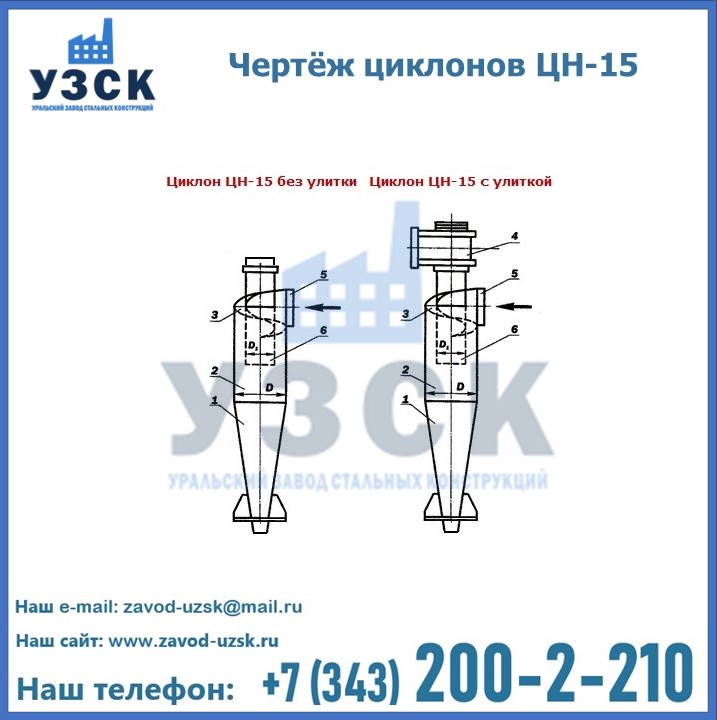

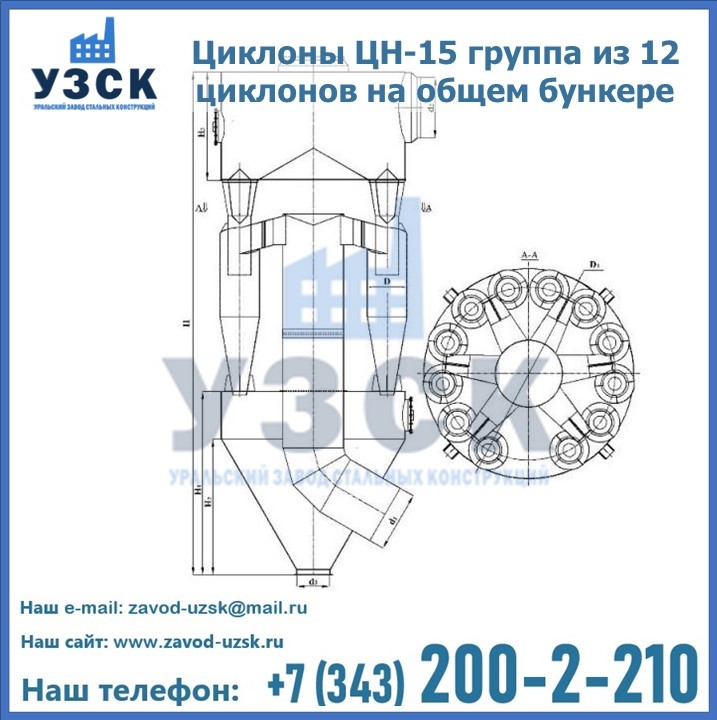

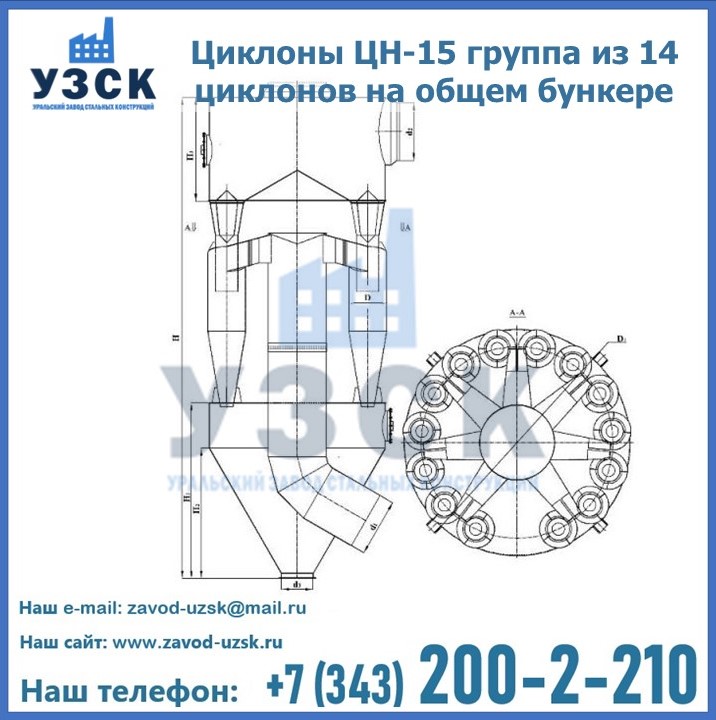

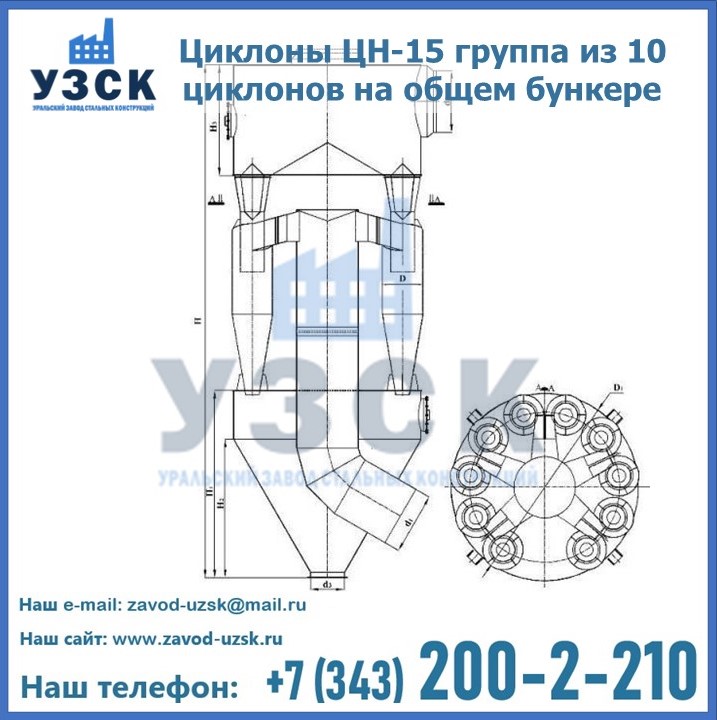

Основные габаритные размеры циклона (группы циклонов) с «улиткой», со сборником и пирамидальным бункером.
Типоразмер циклона | Размеры, мм | Масса с бункером, кг | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
D1 | Н | Н1 | Н2 | Н3 | В | L | а*б/А*Б | b | ||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
ЦН-15-200×1УП/СП | 1876 | 1106 | 1391 | 360 | 436 | 436 | 132*52 | 100 | 55 | |
ЦН-15-300×1УП/СП | 2508 | 1505 | 1870 | 480 | 606 | 606 | 198*78 | 150 | 95 | |
ЦН-15-400×1УП/СП | 3080 | 1914 | 2359 | 530 | 706 | 706 | 264*104 | 200 | 145 | |
ЦН-15-500×1УП/СП | 3942 | 2463 | 2988 | 730 | 906 | 906 | 330*130 | 200 | 215 | |
ЦН-15-600×1УП/СП | 4544 | 2926 | 3532 | 750 | 1034 | 1034 | 396*156 | 200 | 400 | |
ЦН-15-700×1УП/СП | 5206 | 3396 | 4081 | 830 | 1134 | 1134 | 462*182 | 200 | 520 | |
ЦН-15-800×1УП/СП | 6028 | 3924 | 4690 | 1010 | 1334 | 1334 | 528*208 | 200 | 700 | |
ЦН-15-900×1УП/СП | 6742 | 4436 | 5281 | 1100 | 1536 | 1536 | 594*234 | 300 | 790 | |
ЦН-15-1000×1УП/СП | 7574 | 4954 | 5880 | 1300 | 1736 | 1736 | 660*260 | 300 | 1280 | |
ЦН-15-1200×1УП/СП | 8816 | 6056 | 7144 | 1210 | 2010 | 2010 | 792*312 | 300 | 2180 | |
ЦН-15-1400×1УП/СП | 10319 | 7055 | 8302 | 1490 | 2410 | 2410 | 924*364 | 300 | 3030 | |
ЦН-15-1600×1УП/СП | 11614 | 7983 | 9390 | 1630 | 2610 | 2610 | 1056*416 | 300 | 3720 | |
ЦН-15-1800×1УП/СП | 13204 | 9095 | 10663 | 1880 | 3012 | 3012 | 1188*468 | 360 | 5820 | |
ЦН-15-2000×1УП/СП | 14298 | 9913 | 11641 | 1930 | 3212 | 3212 | 1320*520 | 500 | 6870 | |
ЦН-15-300×2УП/СП | 245 | 2750 2737 | 1657 1653 | 2022 | 570 | 656 | 856 | 198*176 | 200 | 170 160 |
ЦН-15-400×2УП/СП | 273 | 3442 3422 | 2156 2152 | 2601 | 650 | 756 | 956 | 264*32 | 200 | 280 270 |
ЦН-15-500×2УП/СП | 377 | 4034 3974 | 2585 2582 | 3110 | 700 | 856 | 1256 | 330*284 | 300 | 400 380 |
ЦН-15-600×2УП/СП | 426 | 4656 4591 | 3008 3002 | 3614 | 780 | 1008 | 1408 | 396*336 | 300 | 750 690 |
ЦН-15-700×2УП/СП | 530 | 5508 5901 | 3608 3602 | 4293 | 920 | 1008 | 1608 | 462*388 | 300 | 980 915 |
ЦН-15-800×2УП/СП | 630 | 6160 6012 | 4006 4001 | 4772 | 1060 | 1108 | 1808 | 528*440 | 300 | 1230 1130 |
ЦН-15-900×2УП/СП | 720 | 6872 6687 | 4456 4450 | 5301 | 1210 | 1208 | 2008 | 594*492 | 300 | 1500 1380 |
ЦН-15-400×4УП/СП | 426 | 3772 3806 | 2406 2402 | 2851 | 730 | 1206 | 1006 | 264*464 | 300 | 550 570 |
ЦН-15-500×4УП/СП | 530 | 4464 4479 | 2805 2802 | 3330 | 910 | 1406 | 1156 | 330*563 | 300 | 750 770 |
ЦН-15-600×4УП/СП | 630 | 5026 4997 | 3208 3202 | 3814 | 950 | 1658 | 1358 | 396*672 | 300 | 1360 1310 |
ЦН-15-700×4УП/СП | 720 | 5718 5539 | 3608 3602 | 4293 | 1130 | 1908 | 1508 | 462*776 | 300 | 1820 1720 |
ЦН-15-800×4УП/СП | 820 | 6380 6139 | 4006 4001 | 4772 | 1280 | 2110 | 1710 | 528*880 | 300 | 2380 2230 |
ЦН-15-900×4УП/СП | 920 | 6962 6702 | 4406 4400 | 5251 | 1350 | 2210 | 1910 | 594*984 | 300 | 2880 2660 |
ЦН-15-500×6УП/СП | 630 | 4913 5038 | 2704 2702 | 3229 | 1460 | 1910 | 1910 | 330*918 | 300 | 1700 1280 |
ЦН-15-600×6УП/СП | 720 | 5773 5907 | 3185 3182 | 3791 | 1680 | 2210 | 2210 | 396*1092 | 300 | 2700 2030 |
ЦН-15-700×6УП/СП | 820 | 6385 6513 | 3725 3722 | 4410 | 17201 | 2510 | 2510 | 462*1266 | 300 | 3250 2740 |
ЦН-15-800×6УП/СП | 1020 | 7363 7448 | 4304 4301 | 5070 | 1955 | 2912 | 2912 | 528*1440 | 300 | 4500 3830 |
ЦН-15-900×6УП/СП | 1120 | 8060 8146 | 4674 4670 | 5519 | 2180 | 3212 | 3212 | 594*1614 | 300 | 5200 4640 |
ЦН-15-1000×6УП/СП | 1220 | _____ 10459 | _____ 5950 | _____ 6410 | ||||||
ЦН-15-500×8УП/СП | 720 | 5253 5565 | 2824 2822 | 3349 | 1680 | 2510 | 2510 | 330*1178 | 300 | 2350 2300 |
ЦН-15-600×8УП/СП | 1120 | _____ 8345 | _____ 4351 | _____ 6000 |
Условные обозначения для заказа циклонов ЦН 15:
- Ц — циклон;
- Н — конструкция НИИОгаза;
- 15 — угол наклона входного патрубка относительно горизонтали (град);
- цифры после тире:
— первая — внутренний диаметр цилиндрической части циклона (мм);
— вторая (после знака х) — количество циклонов в группе;
- У — с камерой очищенного газа в виде улитки;
- С — с камерой очищенного газа в виде сборника;
- П — пирамидальная форма бункера.
