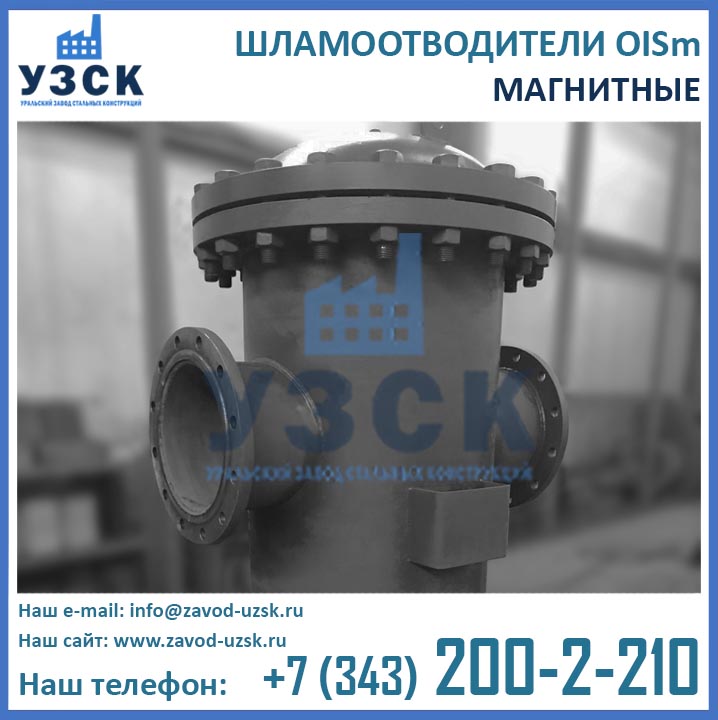

Магнитный шламоотводитель МШО OISm 300/100 — это сетевой сетчатый фильтр, реализующий магнитную систему очистки. Характеризуется фланцевым присоединением к трубопроводу Ду 100 мм и диаметром корпуса 300 мм. По желанию заказчика помимо типового фланцевого исполнения возможно изготовление шламоотводителя Ду 100 под приварку.
Фильтр OISm 300/100 необходим для очистки сетевой воды систем коммунального хозяйства (ГВС, ХВС, отопления и теплоснабжения).
Шламоуловитель OISm применяет в своей работе три ступени очистки жидкости:
- инерционно-седиментационная (очистка воды от взвешенных частиц крупного размера при помощи лабиринта из стальных перегородок, которые меняют направление и скорость потока).
- Магнитная (осуществляется при помощи магнитов, расположенных на перегородках, при этом из воды удаляются ферромагнетики).
- фильтрационная/механическая (вода фильтруется от мелких фракций, проскочивших через предыдущие ступени, для этого перед выходным патрубком шламоотводителя установлен сетчатый фильтрующий элемент тонкой фильтрации).

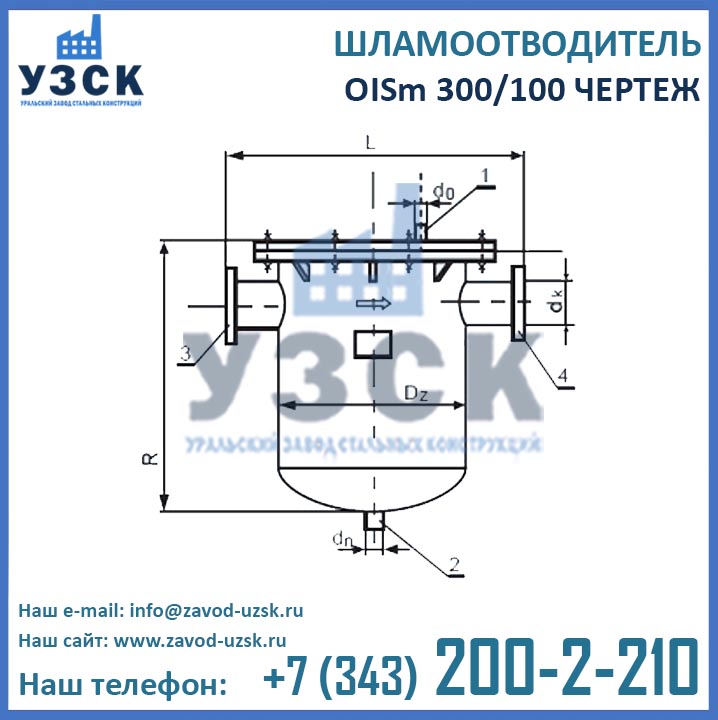

OISm 300/100, чертеж
Основные параметры эксплуатации
Наименование | Шламоотводитель OISm 300/100 |
Диаметр условного прохода (присоединение к трубопроводу), мм | 100 |
Диаметр корпуса устройства, мм | 300 |
Объем, м3 | 0,046 |
Масса, кг | 115 |
Производительность, м3/ч | 28 |
Длина, мм | 570 |
Высота, мм | 605 |
Присоединение к трубопроводу | фланцы |
Рабочее давление, бар (МПа) | 16 (1,6) |
Рабочая среда | Вода, неагрессивные жидкости |
Температура рабочей среды, до oC | 150 |
Главные плюсы применения шламоотделителей OISm:
- Улучшение работы системы трубопроводов в целом.
- Удаление ферромагнетиков из воды.
- Сведение к минимуму риска возникновения коррозии и котловых отложений.
- Увеличение эффективности и длительности эксплуатации контрольно-измерительных приборов, трубопроводной арматуры и сетевого оборудования (насосов, теплообменников, котлов).
Изготовитель шламоотводителей магнитных OISm
Производителем шламоотводителей является Уральский завод стальных конструкций (УЗСК), оборудованный собственной лабораторией НК, аттестованной на все виды неразрушающего контроля. Изготовление магнитных фильтров OISm на нашем заводе осуществляется при участии сварщиков, имеющих аттестационное удостоверение НАКС (Национальное агентство контроля сварки); по технологии сварки НАКС; на оборудовании, прошедшем аттестацию НАКС. По готовности МШО OISm 300/100 подвергается гидравлическим испытаниям пробным давлением на аттестованном гидростенде завода.
